BAR BAR E
Acrylglas
BAR BAR E
· für Leuchtstofflampen T16
Mit oder ohne symmetrisch strahlendem Reflektor, Aluminium, seidenmatt, reflexionsverstärkt (MIRO 5). Opalfarbenes PMMA-Inlay, 6 mm, formschlüssig mit Profilunterseite. Bei Rutsch- oder Kippgefahr ist dieses mit einer Gegendruckfolie zu fixieren (siehe Baukasten).

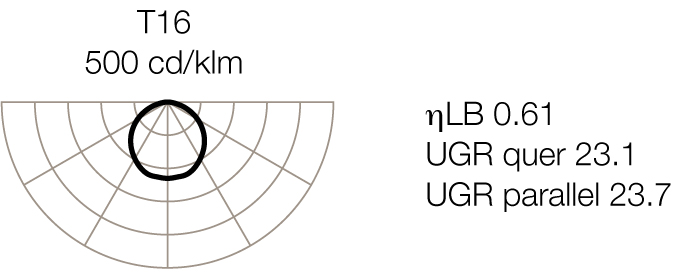

EVG (HE) mit Reflektor
| A88 1281 |
|
1214 mm | A88 1281 / Datenblatt | A88 1281 / LDT Datei | A88 1281 / LVK Bild | A88 1281 / Masskizze | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A88 1351 |
|
1514 mm | A88 1351 / Datenblatt | A88 1351 / LVK Bild | A88 1351 / Masskizze | |||||||
| A88 2281 |
|
2414 mm | A88 2281 / Datenblatt | A88 2281 / LDT Datei | A88 2281 / LVK Bild | A88 2281 / Masskizze | ||||||
| A88 2351 |
|
3014 mm | A88 2351 / Datenblatt | A88 2351 / LVK Bild | A88 2351 / Masskizze | |||||||
| A88 1141 |
|
614 mm | A88 1141 / Datenblatt | A88 1141 / LVK Bild | A88 1141 / Masskizze | |||||||
| A88 1211 |
|
914 mm | A88 1211 / Datenblatt | A88 1211 / LVK Bild | A88 1211 / Masskizze | |||||||
EVG (HO) mit Reflektor
| A88 1541 |
|
1214 mm | A88 1541 / Datenblatt | A88 1541 / LVK Bild | A88 1541 / Masskizze | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A88 1491 |
|
1514 mm | A88 1491 / Datenblatt | A88 1491 / LVK Bild | A88 1491 / Masskizze | |||||||
| A88 1801 |
|
1514 mm | A88 1801 / Datenblatt | A88 1801 / LVK Bild | A88 1801 / Masskizze | |||||||
| A88 2541 |
|
2414 mm | A88 2541 / Datenblatt | A88 2541 / LVK Bild | A88 2541 / Masskizze | |||||||
| A88 2491 |
|
3014 mm | A88 2491 / Datenblatt | A88 2491 / LVK Bild | A88 2491 / Masskizze | |||||||
| A88 2801 |
|
3014 mm | A88 2801 / Datenblatt | A88 2801 / LVK Bild | A88 2801 / Masskizze | |||||||
| A88 1241 |
|
614 mm | A88 1241 / Datenblatt | A88 1241 / LVK Bild | A88 1241 / Masskizze | |||||||
| A88 1391 |
|
914 mm | A88 1391 / Datenblatt | A88 1391 / LVK Bild | A88 1391 / Masskizze | |||||||

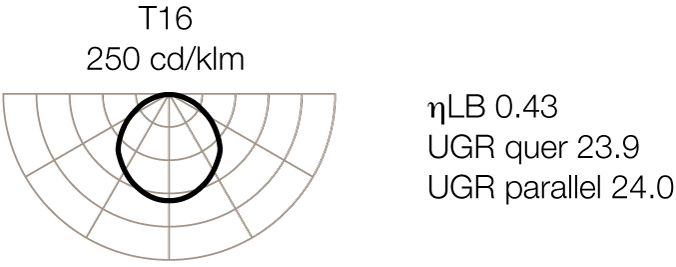

EVG (HE) ohne Reflektor
| A18 1281 |
|
1214 mm | A18 1281 / Datenblatt | A18 1281 / LVK Bild | A18 1281 / Masskizze | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A18 1351 |
|
1514 mm | A18 1351 / Datenblatt | A18 1351 / LVK Bild | A18 1351 / Masskizze | |||||||
| A18 2281 |
|
2414 mm | A18 2281 / Datenblatt | A18 2281 / LVK Bild | A18 2281 / Masskizze | |||||||
| A18 2351 |
|
3014 mm | A18 2351 / Datenblatt | A18 2351 / LVK Bild | A18 2351 / Masskizze | |||||||
| A18 1141 |
|
614 mm | A18 1141 / Datenblatt | A18 1141 / LVK Bild | A18 1141 / Masskizze | |||||||
| A18 1211 |
|
914 mm | A18 1211 / Datenblatt | A18 1211 / LVK Bild | A18 1211 / Masskizze | |||||||
EVG (HO) ohne Reflektor
| A18 1541 |
|
1214 mm | A18 1541 / Datenblatt | A18 1541 / LDT Datei | A18 1541 / LVK Bild | A18 1541 / Masskizze | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A18 1491 |
|
1514 mm | A18 1491 / Datenblatt | A18 1491 / LVK Bild | A18 1491 / Masskizze | |||||||
| A18 1801 |
|
1514 mm | A18 1801 / Datenblatt | A18 1801 / LVK Bild | A18 1801 / Masskizze | |||||||
| A18 2541 |
|
2414 mm | A18 2541 / Datenblatt | A18 2541 / LDT Datei | A18 2541 / LVK Bild | A18 2541 / Masskizze | ||||||
| A18 2491 |
|
3014 mm | A18 2491 / Datenblatt | A18 2491 / LVK Bild | A18 2491 / Masskizze | |||||||
| A18 2801 |
|
3014 mm | A18 2801 / Datenblatt | A18 2801 / LVK Bild | A18 2801 / Masskizze | |||||||
| A18 1241 |
|
614 mm | A18 1241 / Datenblatt | A18 1241 / LDT Datei | A18 1241 / LVK Bild | A18 1241 / Masskizze | ||||||
| A18 1391 |
|
914 mm | A18 1391 / Datenblatt | A18 1391 / LDT Datei | A18 1391 / LVK Bild | A18 1391 / Masskizze | ||||||
BAR E
Profil Aluminium extrudiert, chemisch mattiert und farblos eloxiert, Stirnseiten auf Gehrung eingesattelt. 1 oberseitige Kabeleinführung. Armatur Stahlblech, weiss, 2 Kunststoffknebel für werkzeuglose Schnellmontage, 2 Fallsicherungen an Feder-Erdkontakten. Halogenfreie Durchverdrahtung 5x1.5 mm2, Steckklemme 7x1.5 mm2.
Lieferung in Baukasten-Komponenten. 2 Schwenk- Montagebügel (ab L 2414 mm 3 Bügel) separat bestellen (siehe Baukasten). Einbautiefe inkl. Montagebügel 90-115 mm.
| Montageanleitung | 091211 alteme manual am01 bar web 25 |
|---|
BAR D+I+E Verbinder
Aluminium extrudiert, 6 Gewindestifte M4 zur Fixierung im Profil. T- und Kreuzverbinder auf Anfrage.
anzeigen
BAR D+I+E Eckverbinder schwenkbar 0°-90°
Aluminium blank, 2x3 Schrauben zur Fixierung im Profil.
anzeigen
BAR D+I+E Niveauübergang-Verbinder 90°-0°-90°
Aluminiumscharnier blank, 2x3 Schrauben zur Fixierung im Profil.
anzeigen
BAR E Schwenk-Montagebügel gross
für Deckenstärken s=0-25 mm. Bügel rostfreier Stahl mit Gewindehülse und Schwenk/ Fixierschraube M5, verzinkt.
anzeigen
BAR E Schwenk-Montagebügel klein
für Deckenstärken s=25-50 mm. Bügel rostfreier Stahl mit Gewindehülse und Schwenk/ Fixierschraube M5, verzinkt.
anzeigen
BAR D+I+E Rutschsicherung
Drehriegel und Stellschraube M5. Für vertikaler Montage zwingend.
anzeigen
